Введение в предмет черчение: Материалы, принадлежности, чертежные инструменты

Выполнил: Педагог дополнительного образования Голубов Р.С

• Черчение- это учебная дисциплина, раскрывающая методы и способы построения чертежа, а так же правила его оформления
• Чертеж- документ, содержащий изображение изделия, а так же другие данные, необходимые для его изготовления и контроля.
• Чертеж нужен для создания изделий и предметов окружающего нас мира: здания, машины, приборы, станки.
• Профессии где требуется знание черчения: архитектор, конструктор, дизайнер, инженер, закройщик, геодезист, топограф.

Что такое черчение ?

Архитектор.

• В настоящее время профессия архитектора довольно высоко востребована. Зародилась она достаточно давно.Архитекторы разрабатывают планы и чертежи зданий промышленных объектов, изготавливают макеты будущих конструкций и проводят расчеты.

Инженер

• Одна из наиболее распространенных профессий в Советском Союзе и современной России - инженер.Он занимается составлением чертежей сборочных единиц, различных систем, проектированием и конструированием.

Дизайнер

• Профессия дизайнера очень многообразна и связана с различными направлениями:интерьер, ландшафт,промышленный дизайн, веб дизайн, графический дизайн

Закройщик,швея,модельер

• Выше перечисленные профессии включают в себя работу с созданием одежды.Созданием эскизов, выкройки, чертежи одежды.

Картограф. Инженер геодезист

• Картография – наука одновременно и старая, и молодая. С развитием компьютеров и Интернета, помимо обычных карт в бумажном исполнении начали распространяться и электронные.
• Инженер-геодезист — специалист с высшим техническим образованием, выполняющий топографо-геодезические, изыскательские, разбивочные, проектировочные работы, работы по наблюдениям за деформациями зданий и сооружений, а также за исполнительную документацию

История возникновения графических способов изображений и чертежа

• На Руси тех кто занимался черчением называли чертежниками.

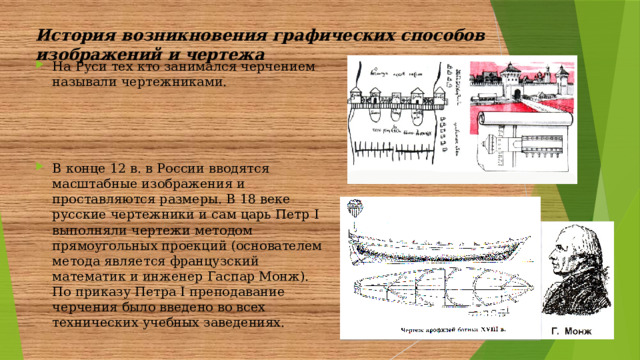

• В конце 12 в. в России вводятся масштабные изображения и проставляются размеры. В 18 веке русские чертежники и сам царь Петр І выполняли чертежи методом прямоугольных проекций (основателем метода является французский математик и инженер Гаспар Монж). По приказу Петра І преподавание черчения было введено во всех технических учебных заведениях.

Развитие черчения в России

Талантливый русский механик, конструктор и изобретатель И. П. Кулибин (1735-1818) только для выполнения одного из своих шедевров – часов в форме куриного яйца – изготовил несколько десятков чертежей.

Чертежи паровоза отца и сына Черепановых (X ІX в. ) иллюстрируют не только высокий уровень развития инженерной графики в России того времени, но и не менее высокий уровень технической мысли.

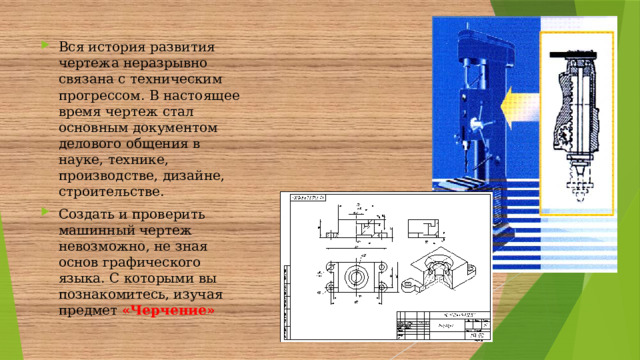

• Вся история развития чертежа неразрывно связана с техническим прогрессом. В настоящее время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве.
• Создать и проверить машинный чертеж невозможно, не зная основ графического языка. С которыми вы познакомитесь, изучая предмет «Черчение»

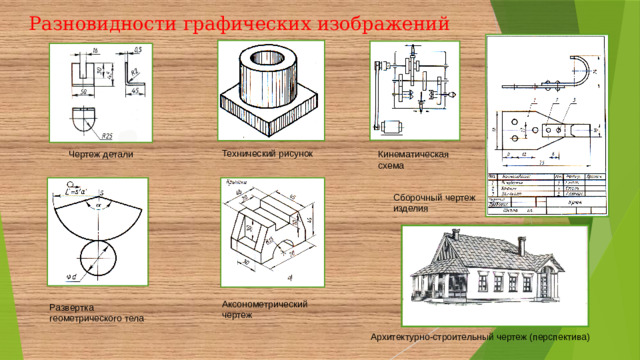

Разновидности графических изображений

Технический рисунок

Кинематическая схема

Чертеж детали

Сборочный чертеж изделия

Аксонометрический чертеж

Развертка геометрического тела

Архитектурно-строительный чертеж (перспектива)

Материалы, принадлежности, чертежные инструменты.

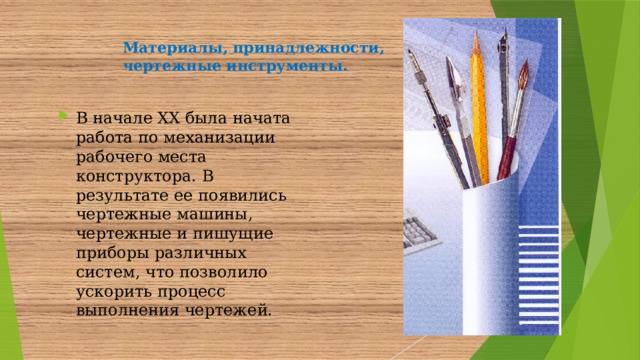

• В начале XX была начата работа по механизации рабочего места конструктора. В результате ее появились чертежные машины, чертежные и пишущие приборы различных систем, что позволило ускорить процесс выполнения чертежей.

Чертежные инструменты

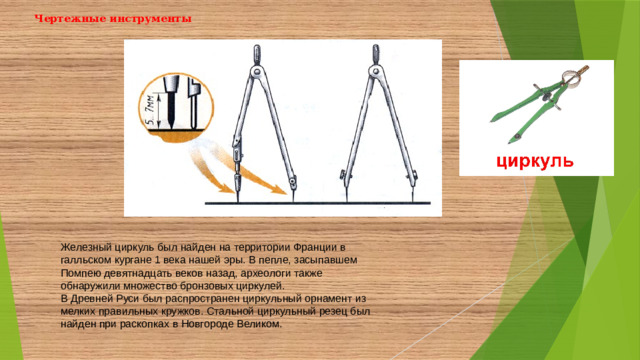

Железный циркуль был найден на территории Франции в галльском кургане 1 века нашей эры. В пепле, засыпавшем Помпею девятнадцать веков назад, археологи также обнаружили множество бронзовых циркулей.

В Древней Руси был распространен циркульный орнамент из мелких правильных кружков. Стальной циркульный резец был найден при раскопках в Новгороде Великом.

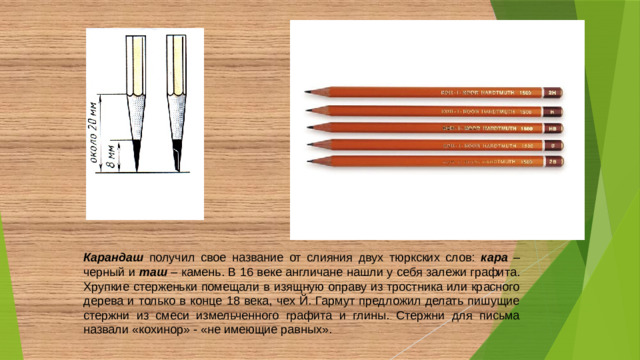

Карандаш получил свое название от слияния двух тюркских слов: кара – черный и таш – камень. В 16 веке англичане нашли у себя залежи графита. Хрупкие стерженьки помещали в изящную оправу из тростника или красного дерева и только в конце 18 века, чех Й. Гармут предложил делать пишущие стержни из смеси измельченного графита и глины. Стержни для письма назвали «кохинор» - «не имеющие равных».

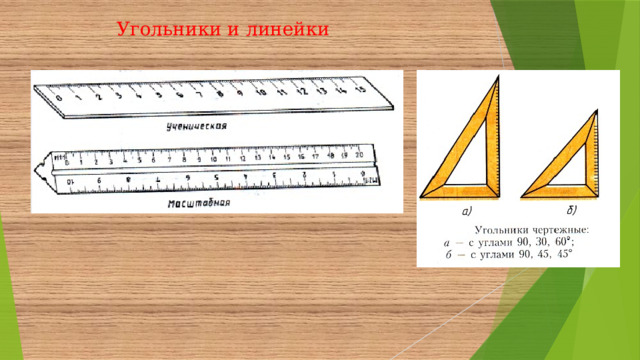

Угольники и линейки

Транспортир и лекала

Лекала

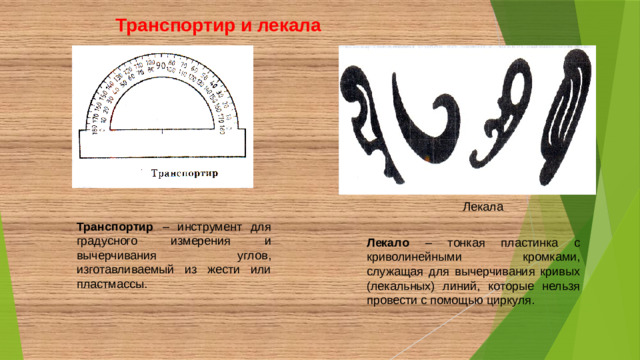

Транспортир – инструмент для градусного измерения и вычерчивания углов, изготавливаемый из жести или пластмассы.

Лекало – тонкая пластинка с криволинейными кромками, служащая для вычерчивания кривых (лекальных) линий, которые нельзя провести с помощью циркуля.

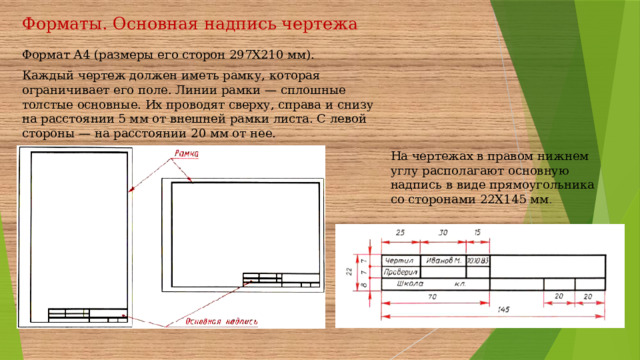

Форматы. Основная надпись чертежа

Формат А4 (размеры его сторон 297X210 мм).

Каждый чертеж должен иметь рамку, которая ограничивает его поле. Линии рамки — сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки листа. С левой стороны — на расстоянии 20 мм от нее.

На чертежах в правом нижнем углу располагают основную надпись в виде прямоугольника со сторонами 22X145 мм .
